詳細準備中（2003/07/31)

PIC16F628と(Morphy Oneで使われる筈だった液晶モジュール）EPSON　EG7014C-ASとの簡易接続

640*200ライン表示したあと、セルフリフレッシュモードへ入る。

（そうしないとチラついてよく見えない）

回路図

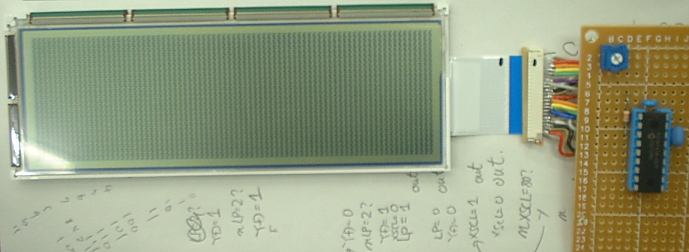

PICとの接続。半田付けヘタ：欝

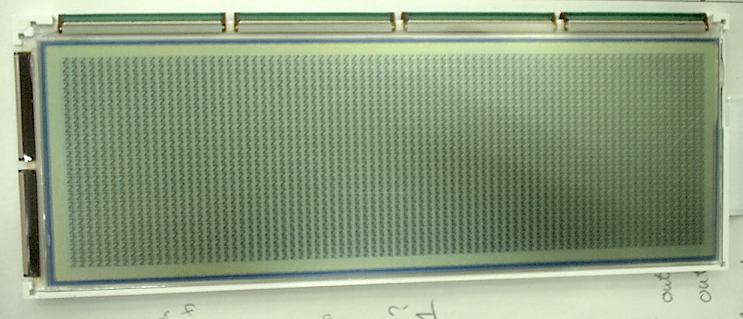

PICはRAMが小さいのでとりあえず「２」だけ繰り返し表示。写真ヘタ：欝

プログラムの考え方：

基本的には

xscl , lp , yd をPORTAへ

xd[0..7]をPORTBへ定義しておく

MAIN_LOOP:

    nline = 0 ;( 0〜199の縦ライン数 )

    LOP0:

        nchar = 0 ;( 0-79の横バイト数。これで8*80=640ドットになる。)

        nline == 1 なら

             xd[0..7]=0をPORTBへ出力

             yd=1 , lp=0 , xscl=0  で PORTAへ出力

             yd=1 , lp=1 , xscl=0  で PORTAへ出力

             yd=1 , lp=0 , xscl=0  で PORTAへ出力

             yd=0 , lp=0 , xscl=0  で PORTAへ出力

        nline != 1 なら

             xd[0..7]=0をPORTBへ出力

             yd=0 , lp=1 , xscl=0  で PORTAへ出力

             yd=0 , lp=0 , xscl=0  で PORTAへ出力

        LOP1:

            xd[0..7]にデータをセットして

             yd=0 , lp=0 , xscl=1  で PORTAへ出力

             yd=0 , lp=0 , xscl=0  で PORTAへ出力

　      nchar++ >= 80 までLOP1を繰り返す。

    nline++ >= 200 までLOP0を繰り返す。

これで画面描写が終わったので以降はセルフリフレッシュモードに移る。

これは、上記ループのLOP1中のPORTA出力を行わないだけである。

 (xsclのレベルをLで維持し、XSCLのパルスを止める。）

これでMAIN_LOOP：を繰り返す。

これにより、LCDは内部のデータで表示を保つ。（LPとYDのパルス出力は通常通り行わないと、表示がすぐ消える。）

なお、PIC16F628を20MHzで駆動しても、50μｓ<LP<125μsという条件をクリアするのは困難である。(一定の８ビットパターンだけを表示するだけ（＝xd[0..7]を固定する）ならともかく。）が、１画面作ってセルフリフレッシュモードに入れば大丈夫の様である。

従って高速にリアルタイムで画面を変化させるのはPICの２０MHzでは困難と思われる。
